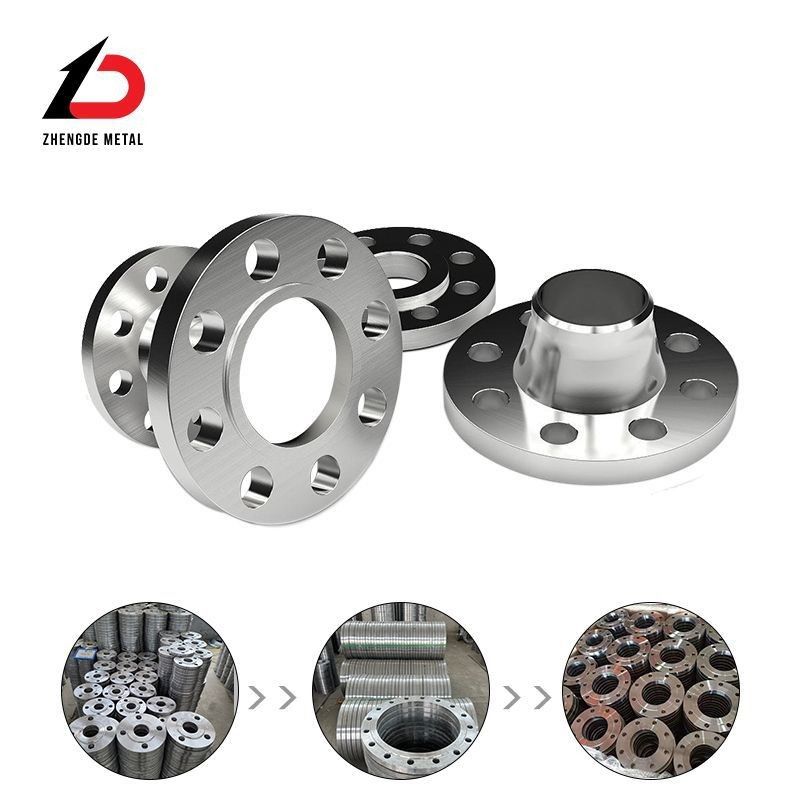

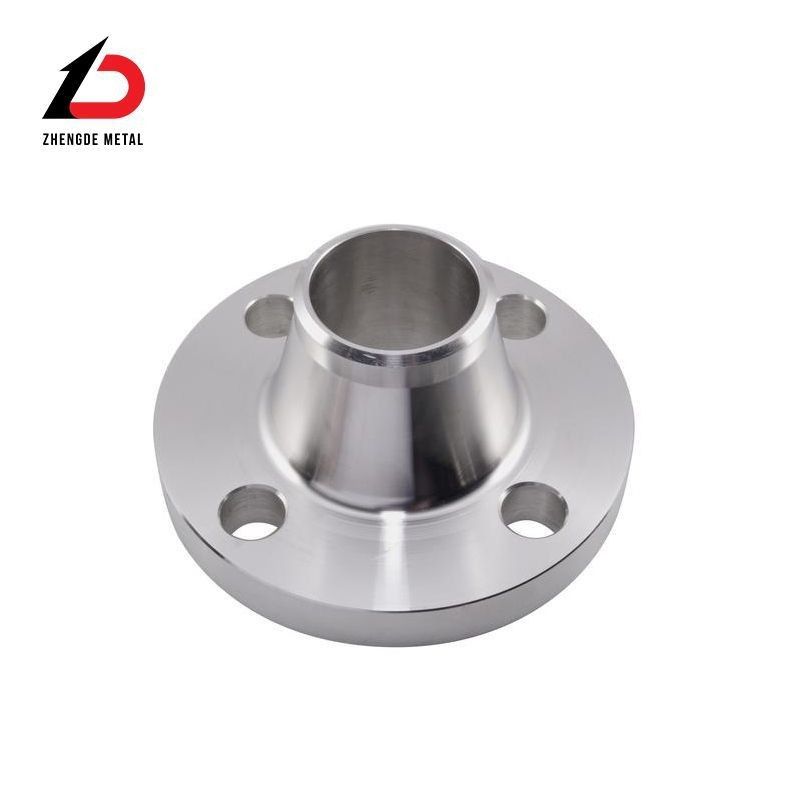

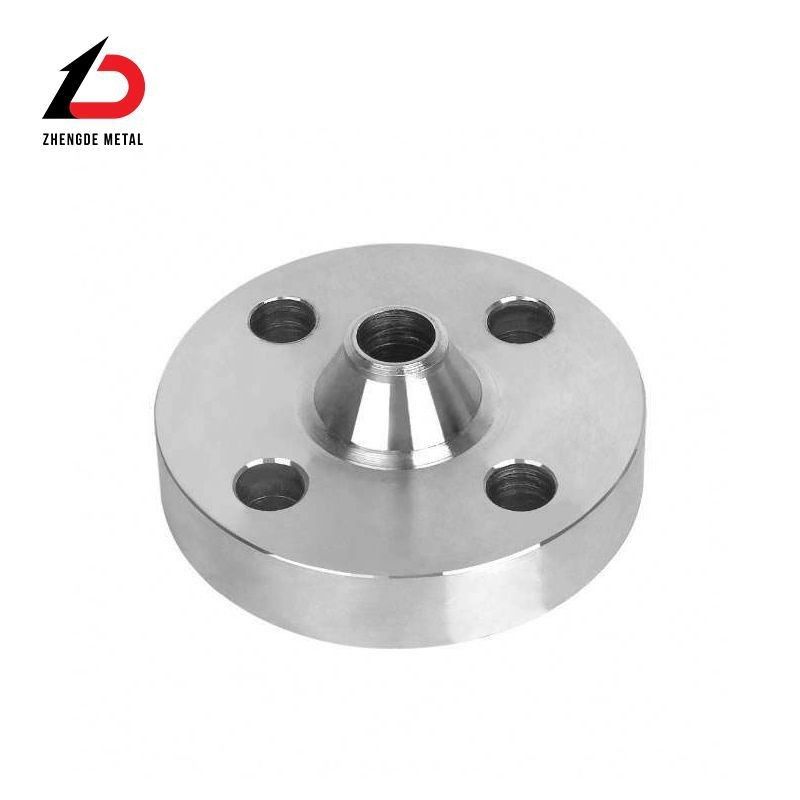

ANSI B16.5 Wn ফ্ল্যাঞ্জ 304 316 304L 316L স্টেইনলেস স্টীল ফ্ল্যাঞ্জ

ঝেংদে ফ্ল্যাঞ্জের শ্রেণীবিভাগ

1কার্বন ইস্পাত, ঢালাই ইস্পাত, খাদ ইস্পাত, স্টেইনলেস ইস্পাত, তামা, অ্যালুমিনিয়াম খাদ উপাদান দ্বারা বিভক্ত

2উত্পাদন পদ্ধতি অনুযায়ী, এটি কাঠের ফ্ল্যাঞ্জ, ঢালাই ফ্ল্যাঞ্জ, ঝালাই ফ্ল্যাঞ্জ ইত্যাদিতে বিভক্ত করা যেতে পারে।

3উত্পাদন মান অনুযায়ী, এটি জাতীয় মান (রাসায়নিক শিল্প মন্ত্রণালয়ের মান, পেট্রোলিয়াম মান, বৈদ্যুতিক শক্তি মান), আমেরিকান মান (ASTM),জার্মান মান (DIN), জাপানি মান (জেবি), ইত্যাদি।

আমার দেশের ন্যাশনাল স্ট্যান্ডার্ড সিস্টেম ফর স্টীল পাইপ ফ্ল্যাঞ্জস GB

1 ফ্ল্যাঞ্জ নামমাত্র চাপঃ 0.25Mpa-42.0Mpa
সিরিজ ১: পিএন১।0, পিএন১।6, পিএন২।0, পিএন৫।0, পিএন১০।0, পিএন১৫।0, পিএন২৫।0, PN42
সিরিজ ২: পিএন০।25, পিএন০।6, পিএন২।5, পিএন৪।0

2ফ্ল্যাঞ্জের কাঠামোগত রূপঃ
a. ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ PL;b. ফ্ল্যাট ওয়েল্ডিং নেক SO;c. বিট ওয়েল্ডিং ফ্ল্যাঞ্জ WN;d. সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ SW;e. লস ফ্ল্যাঞ্জ PJ/SEf. সামগ্রিক টিউব IF;g. থ্রেডযুক্ত ফ্ল্যাঞ্জ TH;h. ফ্ল্যাঞ্জ কভার BL,আস্তরণের ফ্ল্যাঞ্জ কভার BL ((S).

3. ফ্ল্যাঞ্জ সিলিং পৃষ্ঠের প্রকারঃ সমতল FF, উত্থাপিত পৃষ্ঠ RF, কনকভ পৃষ্ঠ FM, কনভেক্স পৃষ্ঠ MF, জিহ্বা এবং রোল পৃষ্ঠ TG, রিং সংযোগ পৃষ্ঠ RJ

ফ্ল্যাঞ্জ প্রয়োগ
বিট ওয়েল্ডিং স্টিল ফ্ল্যাঞ্জঃ ফ্ল্যাঞ্জ এবং পাইপগুলির বিট ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়। এটির একটি যুক্তিসঙ্গত কাঠামো, উচ্চ শক্তি এবং ইস্পাত রয়েছে, উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে পারে,পুনরাবৃত্তি বাঁক এবং তাপমাত্রা ওঠানামা, এবং নির্ভরযোগ্য সিলিং কর্মক্ষমতা আছে। 0.25-2.5Mpa এর নামমাত্র চাপের সাথে বুট ওয়েল্ডিং ফ্ল্যাঞ্জ একটি কনকভ এবং কনভেক্স সিলিং পৃষ্ঠ গ্রহণ করে।

ফ্ল্যাট ওয়েল্ড স্টিল ফ্ল্যাঞ্জঃ নামমাত্র চাপ 2.5Mpa অতিক্রম না কার্বন ইস্পাত পাইপ সংযোগের জন্য উপযুক্ত। ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের সিলিং পৃষ্ঠটি তিনটি ধরণের তৈরি করা যেতে পারেঃ মসৃণ প্রকার,কনকভ এবং কনভেক্স টাইপ এবং জিহ্বা এবং গ্রুভ টাইপমসৃণ সমতল ঢালাই ফ্ল্যাঞ্জের সবচেয়ে বড় অ্যাপ্লিকেশন ভলিউম রয়েছে এবং এটি বেশিরভাগই যখন মাঝারি অবস্থার তুলনামূলকভাবে হালকা হয় তখন ব্যবহৃত হয়,যেমন নিম্ন চাপের অপরিষ্কৃত সংকুচিত বায়ু এবং নিম্ন চাপের সঞ্চালিত জলএর সুবিধা হল যে এটি তুলনামূলকভাবে সস্তা।

সকেট ওয়েল্ডিং ফ্ল্যাঞ্জঃ PN≤10.0Mpa, DN≤40 সহ পাইপলাইনে সাধারণত ব্যবহৃত হয়;

লস ফ্ল্যাঞ্জঃ লস ফ্ল্যাঞ্জকে সাধারণত লুপ ফ্ল্যাঞ্জ বলা হয়, যা ওয়েল্ডিং রিং লুপ ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জযুক্ত লুপ ফ্ল্যাঞ্জ এবং বুট ওয়েল্ডিং লুপ ফ্ল্যাঞ্জে বিভক্ত।এটি প্রায়শই এমন পরিস্থিতিতে ব্যবহৃত হয় যেখানে মাধ্যমের তাপমাত্রা এবং চাপ উচ্চ নয় তবে মাধ্যমটি অত্যন্ত ক্ষয়কারী. যখন মাধ্যমটি অত্যন্ত ক্ষয়কারী হয়, তখন ফ্ল্যাঞ্জের অংশ যা মাধ্যমের সাথে যোগাযোগ করে (ফ্ল্যাঞ্জযুক্ত স্তনবৃন্ত) রজন প্রতিরোধী উচ্চ-গ্রেডের উপকরণ যেমন স্টেইনলেস স্টিল দিয়ে তৈরি হয়,যখন বাইরে কার্বন ইস্পাত মত নিম্ন গ্রেড উপাদান একটি flange রিং দ্বারা clamped হয়. সিলিং অর্জনের জন্য;

ইন্টিগ্রেটেড ফ্ল্যাঞ্জঃ ফ্ল্যাঞ্জটি প্রায়শই সরঞ্জাম, পাইপ, ভালভ ইত্যাদির সাথে একীভূত হয়। এই ধরণের সরঞ্জাম এবং ভালভগুলিতে সাধারণত ব্যবহৃত হয়।
