স্টেইনলেস স্টীল ওয়াটার পাইপ ফ্ল্যাঞ্জ ASME ANSI B16.5 ওয়েল্ডিং নেক DIN ANSI ASTM অনুযায়ী

ঝেংদে ফ্ল্যাঞ্জের শ্রেণীবিভাগ
1কার্বন ইস্পাত, ঢালাই ইস্পাত, খাদ ইস্পাত, স্টেইনলেস ইস্পাত, তামা, অ্যালুমিনিয়াম খাদ উপাদান দ্বারা বিভক্ত
2উত্পাদন পদ্ধতি অনুযায়ী, এটি কাঠের ফ্ল্যাঞ্জ, ঢালাই ফ্ল্যাঞ্জ, ঝালাই ফ্ল্যাঞ্জ ইত্যাদিতে বিভক্ত করা যেতে পারে।
3উত্পাদন মান অনুযায়ী, এটি জাতীয় মান (রাসায়নিক শিল্প মন্ত্রণালয়ের মান, পেট্রোলিয়াম মান, বৈদ্যুতিক শক্তি মান), আমেরিকান মান (ASTM),জার্মান মান (DIN), জাপানি মান (জেবি), ইত্যাদি।
আমার দেশের ন্যাশনাল স্ট্যান্ডার্ড সিস্টেম ফর স্টীল পাইপ ফ্ল্যাঞ্জস GB
1 ফ্ল্যাঞ্জ নামমাত্র চাপঃ 0.25Mpa-42.0Mpa
সিরিজ ১: পিএন১।0, পিএন১।6, পিএন২।0, পিএন৫।0, পিএন১০।0, পিএন১৫।0, পিএন২৫।0, PN42
সিরিজ ২: পিএন০।25, পিএন০।6, পিএন২।5, পিএন৪।0
2ফ্ল্যাঞ্জের কাঠামোগত রূপঃ

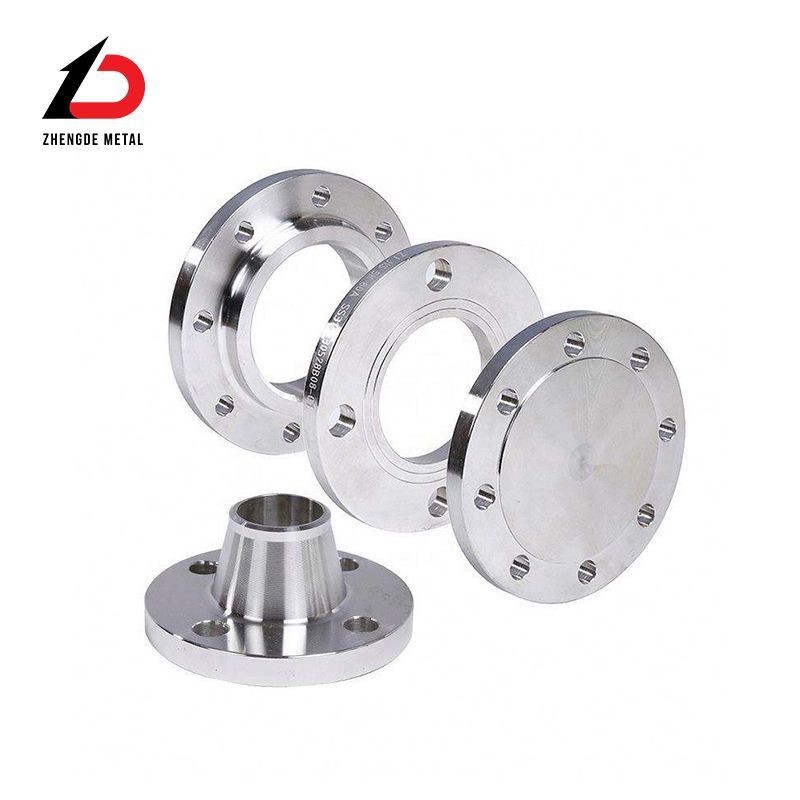

a. ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ PL;b. ফ্ল্যাট ওয়েল্ডিং কান SO;c. বিট ওয়েল্ডিং ফ্ল্যাঞ্জ WN;d. সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ SW;e. লস ফ্ল্যাঞ্জ PJ/SEf. সামগ্রিক টিউব IF;g. থ্রেডযুক্ত ফ্ল্যাঞ্জ TH;h. ফ্ল্যাঞ্জ কভার BL,আস্তরণের ফ্ল্যাঞ্জ কভার BL ((S).
3. ফ্ল্যাঞ্জ সিলিং পৃষ্ঠের প্রকারঃ সমতল FF, উত্থাপিত পৃষ্ঠ RF, কনকভ পৃষ্ঠ FM, কনভেক্স পৃষ্ঠ MF, জিহ্বা এবং রোল পৃষ্ঠ TG, রিং সংযোগ পৃষ্ঠ RJ
ফ্ল্যাঞ্জ প্রয়োগ
বিট ওয়েল্ডিং স্টিল ফ্ল্যাঞ্জঃ ফ্ল্যাঞ্জ এবং পাইপের বিট ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়। এটির একটি যুক্তিসঙ্গত কাঠামো, উচ্চ শক্তি এবং ইস্পাত রয়েছে, উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে পারে,পুনরাবৃত্তি বাঁক এবং তাপমাত্রা ওঠানামা, এবং নির্ভরযোগ্য সিলিং কর্মক্ষমতা আছে। 0.25-2.5Mpa এর একটি নামমাত্র চাপের সাথে বুট ওয়েল্ডিং ফ্ল্যাঞ্জ একটি কনকভ এবং কনভেক্স সিলিং পৃষ্ঠ গ্রহণ করে।
সমতল ঝালাই ইস্পাত ফ্ল্যাঞ্জঃ 2.5Mpa অতিক্রম না নামমাত্র চাপ সঙ্গে কার্বন ইস্পাত পাইপ সংযোগের জন্য উপযুক্ত। সমতল ঝালাই ফ্ল্যাঞ্জের সিলিং পৃষ্ঠ তিনটি ধরণের তৈরি করা যেতে পারেঃ মসৃণ টাইপ,কনকভ এবং কনভেক্স টাইপ এবং জিহ্বা এবং গ্রুভ টাইপমসৃণ সমতল ঢালাই ফ্ল্যাঞ্জের সবচেয়ে বড় অ্যাপ্লিকেশন ভলিউম রয়েছে এবং বেশিরভাগ ক্ষেত্রেই যখন মাঝারি শর্তগুলি তুলনামূলকভাবে হালকা হয় তখন এটি ব্যবহার করা হয়,যেমন নিম্নচাপের অপরিষ্কৃত সংকুচিত বায়ু এবং নিম্নচাপের সঞ্চালিত জলএর সুবিধা হল যে এটি তুলনামূলকভাবে সস্তা।
সকেট ওয়েল্ডিং ফ্ল্যাঞ্জঃ PN≤10.0Mpa, DN≤40 সহ পাইপলাইনে সাধারণত ব্যবহৃত হয়;
লস ফ্ল্যাঞ্জঃ লস ফ্ল্যাঞ্জকে সাধারণত লুপ ফ্ল্যাঞ্জ বলা হয়, যা ওয়েল্ডিং রিং লুপ ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জযুক্ত লুপ ফ্ল্যাঞ্জ এবং বুট ওয়েল্ডিং লুপ ফ্ল্যাঞ্জে বিভক্ত।এটি প্রায়শই এমন পরিস্থিতিতে ব্যবহৃত হয় যেখানে মাধ্যমের তাপমাত্রা এবং চাপ উচ্চ নয় তবে মাধ্যমটি অত্যন্ত ক্ষয়কারী. যখন মাধ্যমটি অত্যন্ত ক্ষয়কারী হয়, তখন ফ্ল্যাঞ্জের অংশ যা মাধ্যমের সাথে যোগাযোগ করে (ফ্ল্যাঞ্জযুক্ত স্তনবৃন্ত) রজন প্রতিরোধী উচ্চ-গ্রেডের উপকরণ যেমন স্টেইনলেস স্টিল দিয়ে তৈরি হয়,যখন বাইরে কার্বন ইস্পাত মত নিম্ন গ্রেড উপাদান একটি flange রিং দ্বারা clamped হয়. সিলিং অর্জনের জন্য;
ইন্টিগ্রেটেড ফ্ল্যাঞ্জঃ ফ্ল্যাঞ্জটি প্রায়শই সরঞ্জাম, পাইপ, ভালভ ইত্যাদির সাথে একীভূত হয়। এই ধরণের সাধারণত সরঞ্জাম এবং ভালভগুলিতে ব্যবহৃত হয়।

শানডং ঝেংদে মেটাল ম্যানুফ্যাকচারিং কোং লিমিটেড।এটি একটি উত্পাদন ও বিক্রয় সংস্থা যা গরম-গোল্ড স্টিলের রোলস, কোল্ড-গোল্ড স্টিলের রোলস, গ্যালভানাইজড স্টিলের রোলস, রঙিন লেপযুক্ত স্টিলের রোলস, সেকশন স্টিল, স্টিল পাইপ, স্টিলের তার, ধাতব জাল,স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, তামা এবং অন্যান্য ধাতব পণ্য সমন্বিত বড় উদ্যোগ। পাঁচটি উৎপাদন ও বিক্রয় ঘাঁটি বিনঝো, লিয়োচেং, উক্সি, তিয়ানজিন, জিনান এবং তাইয়ানে গঠিত হয়েছে,১০০ টিরও বেশি উৎপাদন লাইন, 4 জাতীয় স্বীকৃত পরীক্ষাগার, 2 প্রযুক্তিগত প্রকৌশল কেন্দ্র, এবং 5 এন্টারপ্রাইজ প্রযুক্তি কেন্দ্র। পণ্য 50 টিরও বেশি দেশ এবং উত্তর আমেরিকা,দক্ষিণ আমেরিকা, ইউরোপ, আফ্রিকা, ওশেনিয়া, মধ্যপ্রাচ্য এবং দক্ষিণ-পূর্ব এশিয়া।
